GERBANG LOGIKA
Gerbang Logika merupakan rangkaian dengan satu atau lebih dari satu sinyal masukan tetapi hanya menghasilkan satu sinyal berupa tegangan tinggi atau tegangan rendah. Dikarenakan analisis gerbang logika dilakukan dengan Aljabar Boolean maka gerbang logika sering juga disebut Rangkaian logika.
Assalamualaikum Wr. Wb.
Kini kembali lagi dengan blog kami, yaitu tentang GERBANG LOGIKA. Selamat membaca ......
Rangkaian logika sering kita temukan dalam sirkuit digital yang diimplemetasikan secara elekrtonik dengan menggunakan dioda atau transistor.
Ada 7 gerbang logika yang kita ketahui yang dibagi menjadi 2 jenis, yaitu :
Inverter (pembalik) merupakan gerbang logika dengan satu sinyal masukan dan satu sinyal keluaran dimana sinyal keluaran selalu berlawanan dengan keadaan sinyal masukan
Tabel Kebenaran/Logika Inverter
Input (A) Output (Y)
Rendah Tinggi
0 1
Tinggi Rendah
1 0
Inverter disebut juga gerbang NOT atau gerbang komplemen (lawan) disebabkan keluaran sinyalnya tidak sama dengan sinyal masukan.
Gambar simbol Inverter
(NOT) Fungsi gerbang NOT
⃞- Y = NOT A atau .
Misal : A = 1, maka = 0 atau Y = NOT 1 = 0.
A = 0, maka = 1 atau Y = NOT 0 = 1.
2. Gerbang logika non-Inverter
Berbeda dengan gerbang logika Inverter yang sinyal masukannya hanya satu untuk gerbang logika non-Inverter sinyal masukannya ada dua atau lebih sehingga hasil (output) sinyal keluaran sangat tergantung oleh sinyal masukannya dan gerbang logika yang dilaluinya (NOT, AND, OR, NAND, NOR, XOR, XNOR). Yang termasuk gerbang logika non-Inverter adalah :
1. Gerbang AND
Gerbang AND akan berlogika 1 atau keluarannya akan berlogika 1 apabila semua masukan / inputannya berlogika 1, namun apabila semua atau salah satu masukannya berlogika 0 maka outputnya akan berlogika 0.
2. Gerbang OR
Gerbang OR akan berlogika 1 apabila salah satu atau semua inputan yang dimasukkan bernilai 1 dan apabila keluaran yang di inginkan berlogika 0 maka inputan yang dimasukkan harus bernilai 0 semua.
3. Gerbang NOT
Gerbang NOT berfungsi sebagai pembalik (Inverter), yang mana outputnya akan bernilai terbalik dengan inputannya.
4. Gerbang NAND
Gerbang NAND akan bernilai / outputnya akan berlogika 0 apabila semua inputannya bernilai 1 dan outpunya akan berlogika 1 apabila semua atau salah satu inputannya bernilai 0.
5. Gerbang NOR
Gerbang NOR merupakan gerbang logika yang outputnya akan berlogika 1 apabila semua inputannya bernilai 0, dan outpunya akan berlogika 0 apabila semua atau salah satu inputannya inputannya berlogika 1.
6. Gerbang XOR
Gerbang XOR merupakan kepanjangan dari Exclusive OR yang mana keluarannya akan berlogika 1 apabila inputannya berbeda, namun apabila semua inputanya sama maka akan memberikan keluarannya 0.

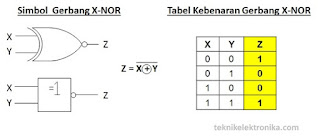

7. Gerbang XNOR
Gerbang XOR merupakan kepanjangan dari Exclusive NOR yang mana keluarannya akan berlogika 1 apabila semua inputannya sama, namun apabila inputannya berbeda maka akan memberikan output berlogika 0.
ini adalah contoh-contoh gerbang beserta tabel kebeneran |
mungkin ini saja dari kami semoga bermanfaat dan berokah amin...........☺☺☺☺☺
